定位器简介

阀门定位器 TS800具有液晶屏及四个按键，防护等级IP66 ，可选本安防爆型( Ex is IICT5/T6)

定位器可加装阀位反馈信号(4-20ma DC),按比例调节输入到阀门执行机构的气源压力，调节阀门开度的调节装置。通过内置中央处理器可进行自动设定，PID控制，HART通讯等强有力功能。限位开关（机械式或接近式），远传型（TS820 系列适用于震动场合或高温场合）

石油化工

炼油 污水处理 其他中低压、中低温通用场合

产品参数

定位器自动/手动开关调整方法

用一字螺丝刀顺时针方向旋转到底，即可设定为自动模式。

用一字螺丝刀逆时针旋转几圈即可设定为手动模式。

手动设定阀门零点位置，输入4mA，按UP 或DOWN 键调整阀门零点后按ENTER 保存，定位器就默认为这个位置是阀门零点位置

手动设定阀门终点位置，输入20mA，按UP 或DOWN 键调整阀门终点位置后按ENTER保存，定位器就默认这个位置是阀门终点位置

(自动手动开关只有在单作用产品起作用，双作用产品不起作用)

定位器如何调试

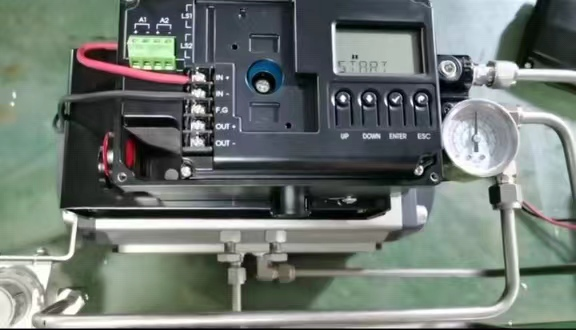

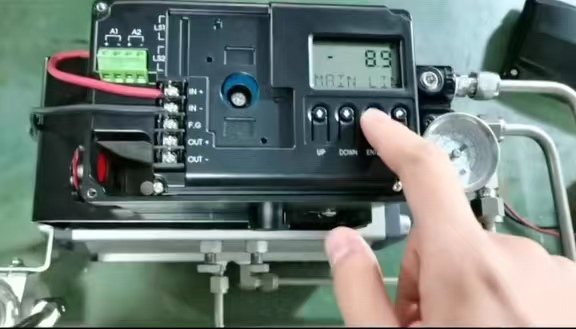

1、定位器接入电信号，按住 ENTER 键3秒钟

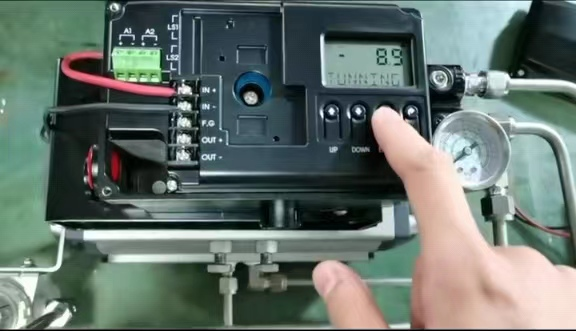

2、显示 TUNNING 时，按一次 ENTER 键

3、显示 AUTO RUN 时，再按一次 ENTER 键，开始自动调试
